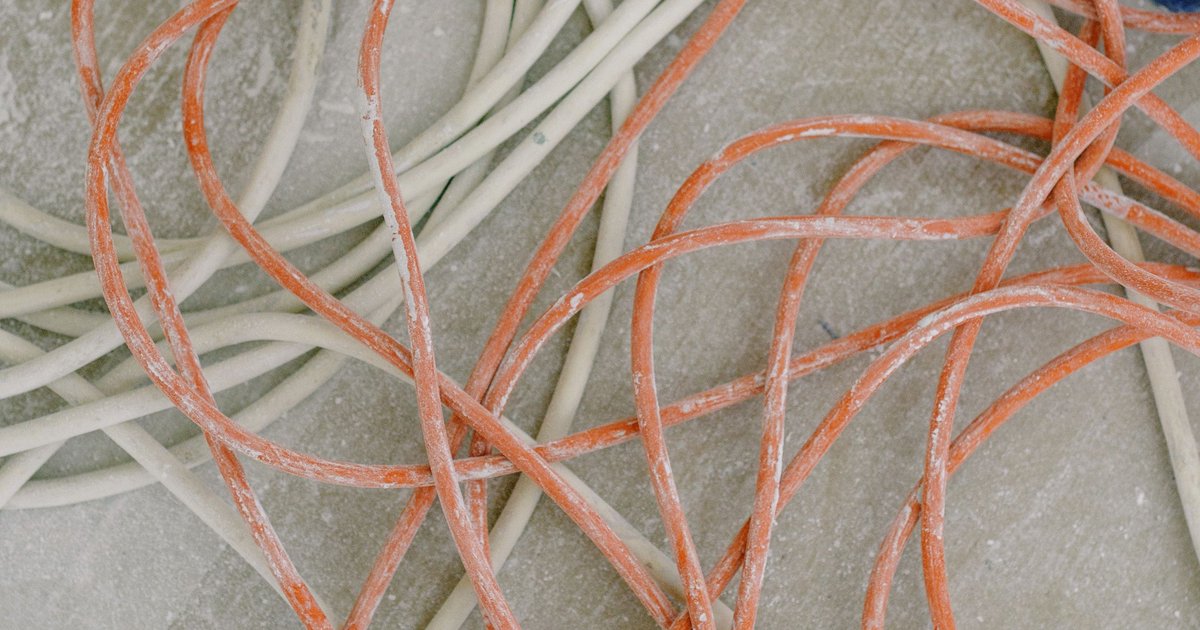

Kabel in Estrich verlegen: Richtige Verlegung

Kabel in Estrich verlegen heißt nicht, eine Leitung einfach in den frischen Mörtel zu drücken: Elektro- und Datenkabel gehören ausschließlich in Schutzrohre innerhalb der Dämmschicht unter dem eigentlichen Estrichkörper, niemals lose in die tragende Estrichschicht selbst. Die Grundlagen zum Fußbodenaufbau mit eingebetteten Leitungen erklärt der Überblicksartikel zum Thema Kabel im Estrich; dieser Beitrag konzentriert sich ausschließlich auf die technisch korrekte Ausführung der Verlegung.

Schichtaufbau: Wo genau liegen die Kabel im Estrich?

Ein schwimmender Estrich besteht von unten nach oben aus Rohdecke, Trittschall- oder Wärmedämmung, einer Trennlage aus PE-Folie und darüber dem Estrich selbst. Kabel unter Estrich zu verlegen bedeutet konkret: Die Leerrohre liegen in Kanälen oder Aussparungen der Dämmschicht, nicht auf der Rohdecke und nicht im Estrichmörtel.

Diese Position ist kein Zufall, sondern schützt die Leitungen gleich doppelt. Zum einen bleibt der Estrich als tragende, lastverteilende Schicht frei von Fremdkörpern, die seine Druckfestigkeit schwächen würden. Zum anderen liegen die Kabel geschützt zwischen zwei stabilen Ebenen und lassen sich über den eingezogenen Zugdraht später austauschen, ohne den Boden erneut aufzustemmen.

Für die Praxis gilt:

• Dämmplatten werden an den Leitungswegen ausgeklinkt oder mit Nuten versehen, sodass die Rohre nicht auf der Dämmung aufliegen, sondern eingebettet sind.
• Die Mindestüberdeckung des Estrichs über dem höchsten Punkt eines Leerrohrs sollte nach DIN 18560 nicht unter der für den jeweiligen Nutzestrich vorgeschriebenen Mindestdicke liegen – bei Kreuzungen mehrerer Rohre ist die Aufbauhöhe entsprechend zu erhöhen.
• An Übergängen zur Wand oder zu Steigleitungen wird das Rohr in einem sanften Bogen mit ausreichendem Biegeradius geführt, scharfe Knicke verengen den Querschnitt und erschweren späteres Kabelziehen.

Vor dem Guss gehört jede Leitungsführung in einen maßstäblichen Verlegeplan mit Fotodokumentation. Das ist keine Förmlichkeit, sondern die einzige Möglichkeit, Jahre später beim Bohren oder bei einer Estrichsanierung zu wissen, wo eine Leitung liegt.

NYM-Kabel richtig verlegen: Schutzrohre, Abstände, Vorschriften

Ein NYM-Kabel in Estrich zu verlegen betrifft die feste Elektroinstallation und fällt damit unter die Niederspannungs-Errichtungsbestimmungen der Reihe DIN VDE 0100. Das Kabel wird nie blank verlegt, sondern immer in einem stabilen Elektro-Installationsrohr, meist ein flexibles Wellrohr in Dimensionen wie M20 oder M25, je nach Anzahl und Querschnitt der geführten Adern.

Wichtige Ausführungsregeln:

• Rohrenden werden während der Bauphase mit Kappen oder Klebeband verschlossen, damit kein Estrichmörtel eindringt und den Innenquerschnitt verstopft.
• In jedes Rohr wird vor dem Verschließen ein Zugdraht eingezogen – so lässt sich das Kabel bei einem späteren Defekt austauschen, ohne den Estrich aufzustemmen.
• Zu Fußbodenheizungsrohren ist ein Mindestabstand einzuhalten, üblich sind rund 5 cm horizontaler Abstand, da die Betriebswärme der Heizung Elektroleitungen thermisch belastet und ihre zulässige Strombelastbarkeit reduziert.
• Kreuzungen mit Heizkreisen erfolgen möglichst rechtwinklig und nicht parallel über längere Strecken, um punktuelle Überhitzung zu vermeiden.
• Rohre werden mit Klammern oder Erdankern engmaschig auf der Dämmung fixiert, damit sie beim Estricheinbau nicht aufschwimmen oder verrutschen.

Der Anschluss an Sicherungskasten, Steckdosen und Schalter sowie die Prüfung der Installation gehören ausdrücklich in die Hände einer Elektrofachkraft. Nur sie darf die Leitungen unter Spannung setzen und die Anlage nach VDE 0100-600 auf Schutzleiterdurchgang, Isolationswiderstand und Fehlerstromschutz prüfen; Eigenleistung ist hier nicht nur riskant, sondern bei Personen- oder Sachschäden versicherungsrechtlich problematisch.

LAN- und Datenkabel im Estrich: Was ist anders?

Ein LAN-Kabel im Estrich zu verlegen unterliegt keiner Niederspannungspflicht wie bei 230-Volt-Leitungen, verlangt aber eigene Sorgfalt, weil Netzwerkkabel empfindlich auf Zug, Quetschung und elektromagnetische Störungen reagieren. Auch hier gehört das Kabel in ein eigenes Leerrohr, getrennt von der Elektroinstallation.

Folgende Punkte unterscheiden Daten- von Stromleitungen im Estrichaufbau:

• Ein seitlicher Abstand von mindestens 20 cm zu parallel geführten Stromleitungen reduziert Einstreuungen; wo das nicht möglich ist, hilft ein geschirmtes Kabel (S/FTP) mit korrekt aufgelegtem Schirm an beiden Enden.
• Kreuzungen mit Stromkabeln sollten wie bei Heizungsrohren möglichst im rechten Winkel erfolgen, nicht über längere Strecken parallel.
• Der zulässige Biegeradius von Netzwerkkabeln ist enger begrenzt als bei NYM-Leitungen; ein zu scharfer Knick im Leerrohr verändert die Übertragungseigenschaften dauerhaft und lässt sich später nicht mehr korrigieren.
• Auf Zugbelastung beim Einziehen reagieren Datenkabel empfindlicher – die maximale Zugkraft des Herstellers ist einzuhalten, ein Zugdraht mit Zugentlastung schont die Adernpaare.

Wer auf Nummer sicher gehen will, zieht von vornherein ein Leerrohr mit größerem Innendurchmesser ein, auch wenn zunächst nur ein einzelnes Kabel benötigt wird. Spätere Erweiterungen auf mehrere Kabel oder ein anderes Übertragungsmedium sind dann ohne neue Stemmarbeiten möglich – ein Vorteil, der sich bei jeder Nachrüstung im laufenden Betrieb auszahlt.

Kabel nachträglich in den Estrich einbringen: Schlitze statt Neuguss

Ein Kabel nachträglich in Estrich zu verlegen, nachdem der Boden bereits fertig ist, funktioniert nur über das nachträgliche Aufschlitzen des ausgehärteten Estrichs, da ein zweiter Guss über einer vorhandenen Fläche technisch nicht sinnvoll ist. Der Ablauf unterscheidet sich deutlich von der Verlegung im Rohbauzustand.

1. Vor jedem Eingriff wird die Fläche mit einem Leitungssucher (Kabel- und Metallortungsgerät) geprüft, zusätzlich zieht man den vorhandenen Verlegeplan heran, falls einer existiert. Ohne diese Prüfung besteht akute Gefahr, eine Fußbodenheizung oder eine bestehende Stromleitung zu treffen.
2. Mit einer Mauernutfräse oder einem Trennschleifer wird ein Schlitz in der berechneten Tiefe gefräst; die Tiefe darf die Höhe der Dämmschicht nicht überschreiten, sonst wird die Rohdecke beschädigt.
3. Der Fräsvorgang erzeugt erhebliche Mengen Feinstaub – eine Staubabsaugung am Gerät sowie Atemschutz der Klasse FFP2 und Gehörschutz sind Pflicht, ebenso Schutzbrille gegen Splitter.
4. Das neue Leerrohr wird in den Schlitz eingelegt, fixiert und der Kanal anschließend mit einem geeigneten Reparaturmörtel oder Ausgleichsmasse verschlossen, die auf die Belastungsklasse des vorhandenen Estrichs abgestimmt ist.
5. Nach der Aushärtezeit des Reparaturmörtels – je nach Produkt meist mehrere Tage – kann die Fläche wieder belegt werden; ein zu früher Belag riskiert Risse an der Nahtstelle.

Diese Methode ist deutlich aufwendiger als das Einplanen der Leitungen vor dem Estricheinbau und hinterlässt sichtbare Nähte im Boden, die je nach Bodenbelag kaschiert werden müssen. Bei Räumen mit Fußbodenheizung sollte diese Arbeit grundsätzlich einem Fachbetrieb überlassen werden, da ein beschädigtes Heizrohr im Nachhinein nur durch großflächiges Aufstemmen zu reparieren ist.

Häufige Fehler bei der Verlegung – und wie Sie sie vermeiden

Die meisten Probleme mit Kabeln im Estrich entstehen nicht durch das Kabel selbst, sondern durch Nachlässigkeiten bei der Vorbereitung. Wer die folgenden Fehlerquellen kennt, erkennt sie auf der Baustelle rechtzeitig.

• Fehlender Zugdraht: Wird kein Zugdraht mit eingezogen, ist ein späterer Kabeltausch praktisch unmöglich, ohne den Estrich zu öffnen.
• Verschlossene, aber nicht dichte Rohrenden: Dringt beim Gießen Mörtelschlamm ins Rohr ein, verstopft der Kanal dauerhaft; ein Funktionstest mit dem Zugdraht vor dem Verputzen der Enden deckt das frühzeitig auf.
• Zu geringe Überdeckung an Kreuzungspunkten: Wo mehrere Leerrohre übereinander geführt werden, ohne die Aufbauhöhe des Estrichs lokal anzupassen, drohen später feine Risse in der Nutzschicht.
• Fehlende Dokumentation: Ohne Fotoplan mit Maßangaben zu Wänden verlässt man sich später auf Vermutungen – jede Bohrung für Dübel wird dann zum Risiko.
• Elektro- und Datenkabel im selben Rohr: Das spart kurzfristig Material, erzeugt aber Störeinstreuungen und erschwert jeden späteren Austausch einzelner Leitungen.
• Verlegung ohne Fachkraft bei 230-Volt-Leitungen: Wer Anschluss und Prüfung der Elektroinstallation selbst vornimmt, verstößt gegen die Vorschriften der Netzbetreiber und riskiert im Schadensfall den Versicherungsschutz.

Ein einfacher Test vor dem Estricheinbau schützt vor den teuersten Fehlern: Jedes Leerrohr wird noch einmal mit dem Zugdraht durchgezogen, jede Kappe kontrolliert und die gesamte Verlegung fotografiert, bevor der erste Mörtel fließt. Dieser letzte Kontrollgang dauert kaum eine halbe Stunde, verhindert aber Nacharbeiten, die ein Vielfaches an Zeit und Kosten verursachen.

Fazit

Kabel richtig in Estrich zu verlegen bedeutet: Leerrohre statt blanker Leitungen, eine klare Trennung von Strom- und Datenkabeln, ausreichende Abstände zu Heizkreisen und ein lückenloser Verlegeplan vor dem Guss. Wer diese Reihenfolge einhält und die elektrische Ausführung einer Fachkraft überlässt, spart sich spätere Stemmarbeiten und hat im Bedarfsfall jede Leitung sauber dokumentiert griffbereit.
