Kabel unter Estrich verlegen: Sicherheit und Regeln

Wer Kabel unter Estrich verlegen möchte, muss sich an klare elektrotechnische Normen, Mindestabstände und mechanische Schutzvorgaben halten – sonst drohen Kurzschlüsse, Brandgefahr oder ein ungültiger Versicherungsschutz. Anders als bei offen verlegten Leitungen lässt sich eine im Estrich eingeschlossene Leitung später nicht mehr einsehen, weshalb Fehler bei der Verlegung dauerhaft im Boden verschwinden. Dieser Beitrag konzentriert sich auf die Sicherheitsregeln und Vorschriften, die dabei zwingend einzuhalten sind.

Welche Normen gelten für Kabel im Estrich?

Maßgeblich ist in Deutschland die Normenreihe VDE 0100, insbesondere Teil 520 zur Auswahl und Errichtung elektrischer Betriebsmittel sowie Teil 100 zu Schutzmaßnahmen. Ergänzend regelt DIN 18015 die Elektroinstallation in Wohngebäuden, unter anderem die Lage von Steckdosen, Verteilern und Leitungswegen. Wer Kabel im Estrich verlegen lässt, bewegt sich also nicht im rechtsfreien Raum, sondern in einem klar definierten technischen Regelwerk.

Für die Leitung selbst kommt in der Regel ein NYM-J-Kabel zum Einsatz, das für die Verlegung in Putz, Beton und Estrich zugelassen ist. Wichtig: Ein NYM-Kabel unter Estrich verlegen darf man nur in einem geeigneten Elektroinstallationsrohr, nicht freiliegend im Mörtelbett. Das Rohr schützt die Isolierung vor mechanischer Beschädigung durch den Estrich selbst, vor Feuchtigkeit während der Trocknungsphase und vor punktuellem Druck durch Zuschlagstoffe im Estrichmörtel.

Zusätzlich verlangt die Norm, dass Leitungen in Bereichen mit erhöhter mechanischer Beanspruchung – etwa unter stark frequentierten Räumen oder in Übergangszonen zu Türen – zusätzlich mechanisch geschützt werden, etwa durch stabilere Schutzrohre oder Abdeckbleche. Wird eine Fußbodenheizung verlegt, gelten außerdem die Vorgaben des Heizungsherstellers zu Mindestabständen zwischen Stromkabel und Heizrohren, da Wärmeeinwirkung die zulässige Strombelastbarkeit der Leitung reduziert.

Mindestabstände, Verlegetiefe und Schutzrohre

Damit ein Stromkabel unter Estrich verlegen langfristig sicher bleibt, sind feste geometrische Regeln einzuhalten. Diese betreffen sowohl die horizontale Führung im Raum als auch die vertikale Einbettung im Estrichaufbau.

• Verlegezonen: Leitungen dürfen nur in definierten Zonen verlaufen – parallel und im Abstand von 30 bis 50 cm zu Wandanschlüssen, Decken oder senkrecht/waagerecht zu Steckdosen und Schaltern. Diagonale Verlegung ist unzulässig, weil sie später beim Bohren oder Dübeln nicht vorhersehbar ist.
• Überdeckung: Das Schutzrohr mit der Leitung muss vollständig von Estrichmörtel umschlossen sein, üblich sind mindestens 1,5 bis 2 cm Überdeckung, je nach Estrichdicke und Belastungsklasse.
• Abstand zu Heizkreisen: Bei kombinierter Fußbodenheizung ist ein Mindestabstand von in der Regel 5 cm zu den Heizrohren einzuhalten, um Wärmestau an der Leitung zu vermeiden.
• Biegeradius: Elektroinstallationsrohre dürfen nicht scharfkantig geknickt werden; der zulässige Mindestbiegeradius des Rohrherstellers ist einzuhalten, sonst können Kabel beim späteren Nachziehen reißen.

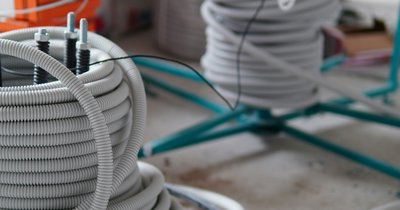

Wichtig ist außerdem die Wahl des richtigen Rohrtyps: Für Kabel im Estrich verlegen werden meist stabile, druckfeste Wellrohre nach DIN EN 61386 verwendet, die dem Anpressdruck des noch flüssigen Estrichs standhalten. Weiche Leerrohre aus dem Baumarkt ohne entsprechende Zulassung erfüllen diese Anforderung häufig nicht und können sich beim Einbringen des Estrichs verformen oder quetschen.

Wann muss eine Elektrofachkraft ran?

Nicht jede Verlegung darf in Eigenregie erfolgen. Die Grenze verläuft klar an der Spannungsebene und am Anschlusspunkt der Leitung.

Wer lediglich ein Leerrohr im Estrich vorsieht, durch das später eine Elektrofachkraft die eigentliche Leitung einzieht, kann diesen vorbereitenden Schritt oft selbst übernehmen – vorausgesetzt, die Rohrführung folgt den genannten Verlegezonen und wird lagegenau dokumentiert. Sobald jedoch ein stromführendes NYM-Kabel unter Estrich verlegt, an den Hausstromkreis angeschlossen und in Betrieb genommen werden soll, ist das eine Arbeit an einer festen elektrischen Anlage im Sinne der VDE 0100 – und damit ausschließlich Sache einer eingetragenen Elektrofachkraft.

Der Grund liegt nicht nur in der Fachkunde, sondern auch in der rechtlichen Absicherung: Nur eine Elektrofachkraft darf die vorgeschriebene Erstprüfung nach VDE 0100-600 durchführen, bei der Isolationswiderstand, Schutzleiterverbindung und Schleifenimpedanz gemessen werden. Ohne diese Prüfung und ohne entsprechendes Prüfprotokoll erlischt bei einem späteren Schaden häufig der Versicherungsschutz der Wohngebäudeversicherung, selbst wenn die Ursache nicht direkt mit der Elektrik zusammenhängt.

Für Bauherren bedeutet das in der Praxis:

• Trassenplanung und Leerrohrverlegung: in Absprache mit dem Elektriker auch in Eigenleistung möglich.
• Einziehen, Anschließen und Prüfen stromführender Leitungen: ausschließlich durch die Elektrofachkraft.
• Netzwerk- oder Antennenkabel mit Kleinspannung: in Eigenregie verlegbar, sofern keine galvanische Verbindung zum 230-V-Netz besteht.

Wer diese Trennung ignoriert und selbst am spannungsführenden Netz arbeitet, verstößt gegen die Niederspannungsanschlussverordnung und riskiert im Schadensfall sowohl straf- als auch zivilrechtliche Konsequenzen.

Kabel nachträglich unter Estrich verlegen: Worauf achten?

Soll ein Kabel nachträglich unter Estrich verlegt werden – etwa weil eine zusätzliche Steckdose oder ein neuer Verbraucher benötigt wird – ändert sich die Ausgangslage grundlegend. Der Estrich ist bereits ausgehärtet, oft mit Bodenbelag versehen, und die genaue Lage vorhandener Leitungen ist nicht mehr sichtbar.

Vor jedem Eingriff steht daher die verbindliche Ortung bestehender Installationen. Ohne aktuellen Verlegeplan aus der Bauzeit ist ein Leitungssuchgerät mit Metall- und Spannungsdetektion Pflicht, idealerweise ergänzt durch eine Wärmebildkamera, die aktive Heizrohre und stromführende Leitungen sichtbar macht. Erst wenn der Bereich als leitungsfrei bestätigt ist, darf gestemmt oder geschnitten werden.

Für den eigentlichen Eingriff hat sich folgende Reihenfolge bewährt:

1. Trassenverlauf mit Kreide markieren und ein zweites Mal mit dem Ortungsgerät gegenprüfen.
2. Schlitz mit Diamant-Trennscheibe oder Mauernutfräse sauber und staubgebunden auftrennen, um Risse im umgebenden Estrich zu vermeiden.
3. Neues Schutzrohr passgenau einlegen, mit Klammern fixieren, damit es beim Verfüllen nicht aufschwimmt.
4. Schlitz mit schnellabbindendem Reparaturmörtel verfüllen, der auf den vorhandenen Estrichtyp abgestimmt ist.
5. Aushärtezeit einhalten, bevor der Bodenbelag wieder aufgebracht wird – bei Zementestrich üblicherweise mehrere Tage, bei Spezialmörteln oft kürzer.

Bei beheiztem Estrich ist besondere Vorsicht geboten: Ein nachträglicher Schlitz darf niemals blind gezogen werden, da beschädigte Heizrohre teure Folgeschäden und aufwendige Reparaturen nach sich ziehen. In solchen Fällen lohnt sich vorab eine Dichtheitsprüfung des Heizkreises, um sicherzugehen, dass beim Fräsen kein Rohr getroffen wurde. Handelt es sich um eine stromführende Leitung, gilt auch hier wieder die Fachkraft-Pflicht für Anschluss und Prüfung – die reine Mörtelarbeit rund um das Schutzrohr kann dagegen in Eigenleistung erfolgen.

Dokumentation und Abnahme: Verlegepläne richtig erstellen

Jede Leitung, die im Estrich verschwindet, muss lagegenau dokumentiert werden – das ist keine Kür, sondern in DIN 18015-3 ausdrücklich gefordert. Ziel ist, dass auch Jahre später jeder Handwerker vor dem Bohren oder Fräsen weiß, wo eine Leitung verläuft.

Ein belastbarer Verlegeplan enthält mindestens:

• Grundriss des Raumes mit eingezeichneten Leitungswegen und Steckdosen-/Schalterpositionen.
• Maßangaben ab fester Bezugskante (z. B. Wandecke, Türlaibung), nicht ab beweglichen Möbeln.
• Verlegetiefe und verwendeter Rohrtyp je Trasse.
• Datum der Verlegung und Name der ausführenden Fachkraft bei stromführenden Leitungen.
• Fotodokumentation vor dem Einbringen des Estrichs, aufgenommen mit erkennbarem Maßstab.

Diese Unterlagen gehören in die Bauakte und sollten bei einem Eigentümerwechsel zwingend übergeben werden. Fehlt die Dokumentation, wird jede spätere Bohrung im Boden zum Blindflug – mit entsprechendem Risiko für Personen- und Sachschäden. Bauherren, die Kabel im Estrich verlegen lassen, sollten die Übergabe des vollständigen Plans deshalb schon im Bauvertrag als Leistungspunkt festhalten, nicht erst nachträglich einfordern.

Auch für die Eigenleistung gilt: Wer selbst Leerrohre verlegt, sollte den Plan parallel zur Arbeit führen und nicht erst im Nachhinein aus dem Gedächtnis rekonstruieren. Ein einfaches Foto pro Trassenabschnitt mit Zollstock als Maßstab reicht oft schon aus, um spätere Unsicherheiten zu vermeiden.

Fazit

Sicheres Verlegen von Leitungen im Boden steht und fällt mit drei Punkten: die richtige Norm als Grundlage, ein geeignetes Schutzrohr mit korrektem Abstand zu Wänden und Heizkreisen, und die klare Trennung zwischen Arbeiten, die in Eigenregie möglich sind, und solchen, die zwingend einer Elektrofachkraft vorbehalten bleiben. Wird zusätzlich jede Trasse sauber dokumentiert, bleibt die Installation auch nach Jahren nachvollziehbar und sicher – ganz gleich, ob die Leitung beim Neubau oder nachträglich in den Estrich eingebracht wurde.
