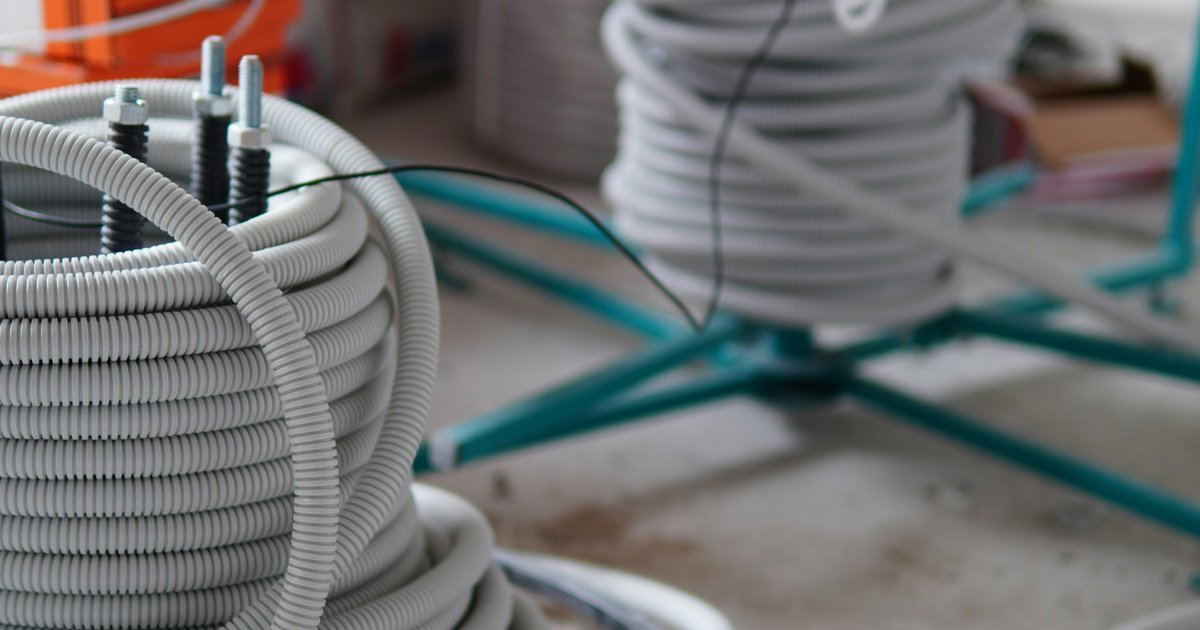

Kabel im Estrich verlegen: Fußbodenheizung richtig

Wer eine Fußbodenheizung einbaut oder den Estrich für eine Renovierung ohnehin öffnet, steht fast immer vor derselben Frage: Wie lassen sich Strom- und Datenleitungen sauber und normgerecht mitverlegen? Kabel im Estrich zu verlegen bedeutet, Elektro- oder Netzwerkleitungen entweder direkt in die Estrichmasse einzubetten oder in der darunterliegenden Dämmschicht zu führen – immer mit Blick auf Wärmeentwicklung, mechanischen Schutz und spätere Zugänglichkeit. Besonders bei einer Fußbodenheizung treffen dabei zwei Gewerke aufeinander, deren Anforderungen sich teilweise widersprechen: die Heizungstechnik will möglichst viel Wärme gleichmäßig abgeben, die Elektroinstallation will genau das vermeiden. Dieser Artikel erklärt, welche Regeln gelten, welche Kabeltypen betroffen sind und wo die Grenze zwischen Eigenleistung und Fachbetrieb verläuft.

Was bedeutet „Kabel im Estrich verlegen" genau?

Estrich ist die Schicht, die auf der Rohdecke oder auf einer Dämmung aufgebracht wird und die eigentliche Nutzfläche für den Bodenbelag bildet. Je nach Bauart unterscheidet man Zementestrich, Calciumsulfat- beziehungsweise Anhydritestrich und schnell trocknende Fließestriche – jede Variante hat eigene Trocknungszeiten, Feuchtewerte und mechanische Eigenschaften, die für die Kabelverlegung relevant sind.

Fachlich wird zwischen zwei Situationen unterschieden, die im Alltag oft durcheinandergeworfen werden: Kabel im Estrich verlegen heißt, die Leitung liegt eingebettet in der Estrichmasse selbst, meist zusammen mit den Heizrohren oder Heizkabeln. Kabel unter Estrich verlegen bedeutet dagegen, dass die Leitung in der Wärmedämmschicht oder auf der Rohdecke liegt und der Estrich erst darüber gegossen wird. Beide Varianten sind zulässig, verlangen aber unterschiedliche Schutzmaßnahmen.

Bei einer Fußbodenheizung kommen typischerweise mehrere Leitungsarten zusammen: die Heizkreisverteiler-Verkabelung, Anschlussleitungen für Stellantriebe und Raumthermostate, gegebenenfalls Heizkabel einer elektrischen Fußbodenheizung sowie zunehmend auch Netzwerk- und Sensorleitungen für Smart-Home-Anwendungen. Wer diese Leitungen sauber plant, bevor der erste Estrichsack geöffnet wird, erspart sich spätere Stemmarbeiten.

NYM-Kabel im Estrich: Vorschriften und Schutzrohre

Das klassische NYM-Kabel, im Volksmund oft schlicht Elektrokabel genannt, ist eine Mantelleitung für die feste Verlegung in und auf Wänden sowie in trockenen bis feuchten Innenräumen. Ein NYM-Kabel im Estrich zu verlegen ist grundsätzlich möglich, aber niemals ohne mechanischen und thermischen Schutz: Die Leitung wird in ein Elektroinstallationsrohr, umgangssprachlich Leerrohr, eingezogen und erst dieses Rohr wird im Estrich oder in der Dämmschicht fixiert.

Der Grund dafür ist zweifach. Erstens ist frischer Estrich beim Einbringen mechanisch belastend – ein ungeschütztes Kabel kann geknickt, gequetscht oder durch scharfkantige Zuschlagstoffe beschädigt werden. Zweitens verändert eine spätere Reparatur ohne Schutzrohr den gesamten Bodenaufbau: Ohne Rohr lässt sich eine defekte Ader nicht austauschen, ohne den Estrich aufzustemmen.

Für die Verlegung gelten folgende Grundregeln:

• Elektroinstallationsrohre sollten stabil, druckfest und für den Einsatz im Estrich zugelassen sein (meist gekennzeichnet mit entsprechender Normkennzeichnung für erhöhte Druckfestigkeit).
• Rohre werden mit Schellen oder Rödeldraht auf der Dämmung fixiert, damit sie beim Betonieren nicht aufschwimmen.
• Ein Zugdraht im Rohr erleichtert das spätere Nachziehen weiterer Leitungen.
• Leitungen, die Wärme abgeben oder empfindlich auf Wärme reagieren, benötigen ausreichend Abstand zu den Heizkreisen.

Die maßgebliche Grundlage für die elektrotechnische Seite ist die DIN VDE 0100, insbesondere der Teil 520 zu Kabel- und Leitungsanlagen. Sie schreibt unter anderem vor, dass Strombelastbarkeit und Verlegeart aufeinander abgestimmt sein müssen – ein Kabel, das dauerhaft neben einer 35 Grad warmen Heizschleife liegt, darf entsprechend niedriger belastet werden als bei normaler Raumtemperatur.

LAN- und Datenkabel im Estrich: Worauf es ankommt

Auch ein LAN-Kabel im Estrich zu verlegen ist heute Standard, sobald feste Netzwerkanschlüsse in mehreren Räumen gewünscht sind. Anders als bei Stromleitungen geht es hier weniger um Brandschutz als um Signalqualität und spätere Austauschbarkeit.

Drei Punkte sind entscheidend:

• Elektromagnetische Trennung: Datenkabel sollten nicht parallel und eng neben stromführenden Leitungen liegen, da Induktion die Signalübertragung stören kann. Ein Mindestabstand von etwa 20 Zentimetern zu Starkstromleitungen ist eine gängige Praxisregel; wo das nicht möglich ist, hilft ein geschirmtes Kabel (S/FTP) oder eine rechtwinklige Kreuzung statt paralleler Führung.
• Wärmeempfindlichkeit: Die Kunststoffummantelung von Netzwerkkabeln verträgt Dauerwärme aus einer Fußbodenheizung schlechter als reine Stromkabel. Ein Mindestabstand zu Heizrohren oder Heizkabeln schützt vor Versprödung der Isolierung über die Jahre.
• Austauschbarkeit: Da sich Netzwerkstandards schneller ändern als Stromnormen, lohnt es sich besonders bei LAN-Leitungen, sie nicht direkt einzubetten, sondern ausschließlich in Leerrohren zu verlegen. So lässt sich ein Cat6-Kabel Jahre später gegen eine leistungsfähigere Variante tauschen, ohne den Boden zu öffnen.

In der Praxis bewährt es sich, für Daten- und Stromleitungen getrennte Rohrsysteme zu verwenden und diese im Verlegeplan farblich zu unterscheiden. Wer ohnehin Leerrohre für künftige Erweiterungen mitverlegt, sollte diese leer und mit Einziehdraht versehen lassen – ein leeres Rohr kostet in der Bauphase kaum Mehraufwand, spart aber später erhebliche Stemmarbeit.

Elektrische und wasserführende Fußbodenheizung: unterschiedliche Kabelführung

Bei einer wasserführenden Fußbodenheizung liegen Heizrohre aus Kunststoff oder Kunststoff-Metall-Verbund im Estrich, während die eigentliche Elektrik – Stellantriebe am Verteiler, Raumthermostate, gegebenenfalls ein Bussystem – meist über separate Kabel läuft, die teils im Estrich, teils unter Putz geführt werden. Hier ist vor allem die saubere Trennung zwischen Heizkreis und Steuerkabel wichtig, damit beide Systeme unabhängig voneinander gewartet werden können.

Bei einer elektrischen Fußbodenheizung übernimmt dagegen ein Heizkabel oder eine Heizmatte selbst die Wärmeerzeugung; es fließt Strom direkt durch den im Estrich liegenden Heizleiter. Diese Heizleitung ist kein klassisches Installationskabel, sondern ein speziell für die Estrichverlegung zugelassenes Heizsystem mit definierter Leistungsdichte in Watt pro Quadratmeter. Sie wird nicht in einem Schutzrohr geführt, sondern direkt in den Estrich eingebettet, allerdings nach genauen Herstellervorgaben zu Verlegeabstand, Mindestüberdeckung und Biegeradius.

Für beide Systeme gilt: Die Anschlussleitung vom Heizkreisverteiler beziehungsweise vom Thermostat zur Unterverteilung ist eine normale Elektroinstallation und unterliegt damit den gleichen Schutzrohr- und Abstandsregeln wie jedes andere NYM-Kabel im Estrich. Nur der eigentliche Heizleiter einer elektrischen Fußbodenheizung bildet die Ausnahme, weil er als Wärmequelle konzipiert ist und nach Herstellerfreigabe eingebaut wird.

In der Praxis bedeutet das: Wer eine Fußbodenheizung mit zusätzlicher Elektrik plant, sollte beide Gewerke – Heizungsbauer und Elektriker – schon in der Planungsphase zusammenbringen, damit Verlegepläne nicht erst auf der Baustelle kollidieren.

Verlegetiefe, Abstände und Schutzrohre im Detail

Wie tief ein Kabel im Estrich liegen darf und muss, hängt von der Estrichdicke, dem Bodenaufbau und der Kabelart ab. Als grobe Orientierung gelten folgende Richtwerte, die im Einzelfall immer mit dem Estrichleger und dem Elektriker abgestimmt werden sollten:

Element	Typische Überdeckung	Hinweis
Heizrohre (wasserführend)	ca. 45–65 mm	abhängig von Estrichart und Nennweite
Elektrisches Heizkabel	meist 30–45 mm	Herstellerangabe ist bindend
Schutzrohr für NYM-Kabel	mind. 20–30 mm über Rohroberkante	abhängig von DIN 18560 und Nutzlast
Leerrohr für LAN-Kabel	analog zum Elektro-Schutzrohr	getrennt von Stromrohren führen

Neben der reinen Tiefe zählt der Abstand zwischen den Gewerken. Kabel sollten Heizkreise möglichst nicht parallel über längere Strecken begleiten, sondern sie – wenn überhaupt nötig – rechtwinklig kreuzen. Ein parallel geführtes Stromkabel direkt neben einer warmen Heizschleife altert schneller und verliert an zulässiger Strombelastbarkeit, weil Wärme den Leiterwiderstand und die Isolationsbelastung erhöht.

Die Norm DIN 18560 regelt die Estriche im Bauwesen und legt unter anderem Mindestdicken für schwimmenden Estrich über Dämmschicht und Heizsystem fest. Sie wird ergänzt durch die Herstellerdatenblätter der jeweiligen Fußbodenheizung, die oft strenger sind als die reine Bauwerksnorm. Im Zweifel gilt immer der strengere Wert.

Wichtig ist außerdem die Randfuge: Sowohl Heizrohre als auch Elektrorohre dürfen die umlaufende Dehnungsfuge des schwimmenden Estrichs nicht überbrücken, da sonst Schallbrücken entstehen und der Estrich bei Temperaturausdehnung reißen kann.

Schritt für Schritt: Kabel und Fußbodenheizung fachgerecht verlegen

Ein strukturierter Ablauf verhindert die häufigsten Fehler und stellt sicher, dass später nichts vergessen wird:

1. Verlegeplan erstellen: Alle Leitungswege, Steckdosenpositionen, Heizkreise und spätere Bohrpunkte (etwa für Möbel oder Trennwände) auf einem maßstäblichen Plan festhalten.
2. Untergrund und Dämmung prüfen: Die Wärme- und Trittschalldämmung muss eben, tragfähig und frei von Hohlräumen liegen, bevor Rohre fixiert werden.
3. Schutzrohre verlegen: Leerrohre für Strom und Daten getrennt führen, mit Schellen oder Rödeldraht sichern, damit sie beim Estricheinbau nicht aufschwimmen.
4. Kabel einziehen: Erst nach der Fixierung der Rohre werden NYM- und LAN-Kabel eingezogen, beschriftet und an Übergabepunkten mit ausreichend Reserve versehen.
5. Fußbodenheizung montieren: Heizrohre oder Heizmatten gemäß Verlegeplan auf der Dämmung befestigen, Verteiler anschließen, Stellantriebe verkabeln.
6. Elektrische Prüfung: Vor dem Estricheinbau Durchgangsprüfung und Isolationswiderstandsmessung durchführen und dokumentieren – Fehler sind jetzt noch günstig zu beheben.
7. Estrich einbringen: Der Estrich wird über die gesamte Fläche gleichmäßig eingebracht, die Heizung dabei möglichst mit leichtem Druck (etwa 5–15 bar Wasserdruck bei wasserführenden Systemen) beaufschlagt, um Beschädigungen sofort zu erkennen.
8. Trocknung und Aufheizprotokoll: Nach den estrichtypischen Wartezeiten erfolgt das kontrollierte Aufheizen nach Funktionsheizprotokoll, bevor der Bodenbelag verlegt wird.

Diese Reihenfolge – erst Rohre und Kabel, dann Heizsystem, dann Prüfung, erst danach der Estrich – verhindert, dass Leitungen nachträglich unter Zeitdruck verlegt werden müssen, wenn der Estrichlieferant schon vor der Tür steht.

Typische Fehler und wie man sie vermeidet

Auch erfahrene Heimwerker und manchmal auch Handwerker unterlaufen bei der Kabelverlegung im Estrich immer wieder dieselben Fehler:

• Kabel ohne Schutzrohr direkt einbetten: Spart kurzfristig Material, macht aber jede spätere Reparatur zum Stemmprojekt. Ein Kabel im Estrich sollte praktisch nie ohne Rohr verlegt werden – Ausnahme sind speziell zugelassene Heizleiter.
• Zu geringe Überdeckung: Wird die Mindestüberdeckung unterschritten, drohen Risse im Estrich und punktuelle Schwachstellen, die sich erst nach Jahren als Haarrisse im Bodenbelag zeigen.
• Kreuzung ohne Abstand: Liegt ein Stromkabel direkt auf einem Heizrohr auf, entsteht ein lokaler Hitzestau, der die Isolierung schneller altern lässt und im schlimmsten Fall einen Kabelbrand begünstigt.
• Fehlende Dokumentation: Ohne Verlegeplan weiß niemand mehr, wo genau Kabel und Rohre unter dem Boden verlaufen – ein späterer Dübel oder eine Bohrung trifft dann leicht eine Leitung.
• LAN-Kabel zu nah an Starkstrom: Führt zu Übertragungsstörungen, die sich erst im Betrieb als sporadische Netzwerkausfälle bemerkbar machen und schwer zu diagnostizieren sind.
• Zu frühe Belastung des Estrichs: Wird der Boden vor Ende der Trocknungs- und Aufheizzeit begangen oder mit Möbeln belastet, können sich Risse bilden, die auch den Kabelschutz im Estrich beeinträchtigen.

Die meisten dieser Fehler lassen sich vermeiden, indem Elektro-, Heizungs- und Estrichgewerk denselben Verlegeplan nutzen und sich vor dem Estricheinbau gemeinsam die fertige Installation ansehen.

Wann Sie einen Fachbetrieb brauchen – und was Sie dokumentieren müssen

Das Verlegen von Leerrohren, das Einziehen von Kabeln und selbst das Verlegen von Heizrohren einer wasserführenden Fußbodenheizung kann handwerklich versierten Bauherren durchaus gelingen. Der Anschluss an das Stromnetz, die Absicherung, der Einbau von FI-Schutzschaltern sowie jede Arbeit an der Elektroinstallation, die über reine Leerrohrverlegung hinausgeht, gehört jedoch zwingend in die Hände einer Elektrofachkraft. Das ist keine Formsache: Nach den Vorgaben der DIN VDE 0100 dürfen nur Elektrofachkräfte oder unter deren Aufsicht ausgebildete Personen ortsfeste elektrische Anlagen anschließen und prüfen, und nur eine fachgerechte Abnahme sichert im Schadensfall den Versicherungsschutz.

Auch die elektrische Fußbodenheizung selbst – also der stromführende Heizleiter im Estrich – muss von einer Elektrofachkraft angeschlossen und über einen geeigneten Fehlerstromschutzschalter abgesichert werden. Die reine mechanische Verlegung der Heizmatte auf der Dämmung kann in Abstimmung mit dem Hersteller häufig in Eigenleistung erfolgen, der elektrische Anschluss an den Stromkreis jedoch nicht.

Unabhängig davon, wer die Arbeiten ausführt, gehört eine lückenlose Dokumentation zu jedem Projekt, bei dem Kabel unter Estrich verlegt werden:

• Ein bemaßter Verlegeplan mit allen Kabel- und Rohrverläufen, am besten zusätzlich mit Fotos vor dem Estricheinbau.
• Ein Prüfprotokoll der Elektroinstallation (Durchgang, Isolationswiderstand, gegebenenfalls Schleifenimpedanz).
• Ein Aufheizprotokoll der Fußbodenheizung mit Datum, Temperaturverlauf und Bestätigung der Estrichfeuchte vor Belegung.
• Eine Übergabe dieser Unterlagen an den Bauherrn oder die Hausverwaltung, damit spätere Bohrungen oder Renovierungen sicher geplant werden können.

Diese Unterlagen sind nicht nur für den Fall einer Reparatur wichtig, sondern auch beim Verkauf einer Immobilie oder bei Versicherungsfragen nach einem Wasser- oder Elektroschaden im Boden.

Häufig gestellte Fragen

Darf man Kabel einfach direkt im Estrich verlegen?

Nein, ein Kabel sollte nicht ungeschützt direkt in die Estrichmasse eingebettet werden, sondern grundsätzlich in einem geeigneten Elektroinstallationsrohr liegen. Nur speziell zugelassene Heizleiter einer elektrischen Fußbodenheizung bilden hiervon eine Ausnahme, weil sie herstellerseitig genau für diesen Einbau konstruiert sind.

Wie tief müssen Kabel im Estrich liegen?

Die nötige Überdeckung hängt vom Estrichaufbau ab, liegt bei Schutzrohren für Elektro- und Datenkabel aber meist bei mindestens 20 bis 30 Millimetern über der Rohroberkante. Bei Fußbodenheizungssystemen ist zusätzlich die vom Hersteller vorgegebene Mindestüberdeckung des Heizrohrs oder Heizkabels von in der Regel 30 bis 65 Millimetern zu beachten.

Welches Kabel eignet sich für die Verlegung unter oder in Estrich?

Für Strominstallationen wird üblicherweise NYM-Kabel in einem stabilen Schutzrohr verwendet, für Netzwerkverbindungen ein geschirmtes LAN-Kabel der Kategorie 6 oder höher, ebenfalls in einem eigenen Leerrohr. Der eigentliche Heizleiter einer elektrischen Fußbodenheizung ist dagegen kein normales Installationskabel, sondern ein für die Estrichverlegung freigegebenes Spezialprodukt des jeweiligen Herstellers.

Muss eine elektrische Fußbodenheizung von einem Elektriker angeschlossen werden?

Ja, der elektrische Anschluss an den Stromkreis inklusive Absicherung über einen Fehlerstromschutzschalter darf ausschließlich von einer Elektrofachkraft ausgeführt werden. Die reine Verlegung der Heizmatte oder des Heizkabels auf der Dämmschicht kann je nach Herstellervorgabe in Eigenleistung erfolgen, solange der elektrische Anschluss anschließend fachgerecht geprüft wird.

Kann man LAN-Kabel problemlos neben Fußbodenheizung und Stromleitungen verlegen?

Ja, das ist möglich, erfordert aber ausreichenden Abstand zu Starkstromleitungen und Heizkreisen, um Signalstörungen und vorzeitige Materialalterung zu vermeiden. Am sichersten ist ein eigenes Leerrohr für das Netzwerkkabel, das getrennt von den Elektrorohren geführt wird und sich bei Bedarf später leicht austauschen lässt.

Wie lange muss der Estrich trocknen, bevor die Fußbodenheizung genutzt oder der Boden verlegt werden darf?

Die Trocknungszeit hängt von der Estrichart und -dicke ab und wird durch ein kontrolliertes Aufheizprotokoll ergänzt, das die Restfeuchte schrittweise reduziert. Erst wenn dieses Protokoll abgeschlossen ist und die vom Bodenleger geforderte Belegreife nachgewiesen wurde, sollte der endgültige Bodenbelag verlegt werden.

Fazit

Kabel im Estrich zu verlegen ist bei einer Fußbodenheizung kein Nebenschauplatz, sondern ein Gewerk, das von Anfang an mitgeplant werden muss. Wer Strom-, Daten- und Heizleitungen sauber trennt, die passenden Schutzrohre verwendet, Mindestabstände und Verlegetiefen einhält und die Elektroarbeiten einer Fachkraft überlässt, schafft eine Installation, die Jahrzehnte hält und im Bedarfsfall nachvollziehbar bleibt. Ein sorgfältiger Verlegeplan und ein vollständiges Prüf- und Aufheizprotokoll sind am Ende genauso wichtig wie die handwerkliche Ausführung selbst.
