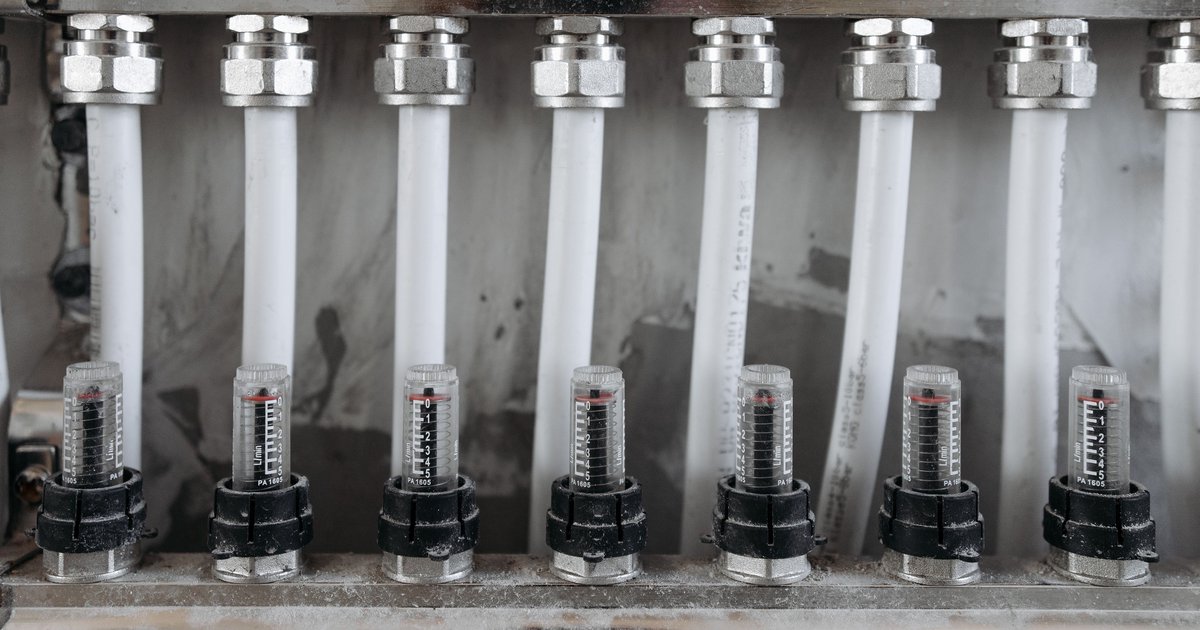

Wasserleitung im Estrich verlegen: Sicherheit zuerst

Wer eine Wasserleitung im Estrich verlegen möchte, muss mehr beachten als nur den kürzesten Weg vom Verteiler zur Entnahmestelle. Die Rohre liegen dauerhaft unter dem Bodenbelag, sind nach dem Einbau kaum noch zugänglich und müssen jahrzehntelang dicht bleiben, ohne dass jemand sie sieht oder prüft. Dieser Artikel erklärt, welche Materialien, Normen und Arbeitsschritte dabei zusammenspielen und wo die Grenze zwischen Eigenleistung und Fachbetrieb verläuft.

Was heißt "im Estrich verlegen" eigentlich genau?

Der Begriff Estrich bezeichnet die Schicht auf dem Rohbetonboden, die eine ebene, tragfähige Oberfläche für den späteren Bodenbelag schafft. In modernen Wohnbauten kommt fast ausschließlich der schwimmende Estrich zum Einsatz: Er liegt auf einer Dämmschicht, die den Estrichkörper vom Rohboden trennt und für Wärme- sowie Trittschalldämmung sorgt. Genau in dieser Dämmschicht entsteht die sogenannte Installationsebene, in der Leitungen geführt werden.

Wenn Handwerker von einer Wasserleitung in Estrich verlegen sprechen, meinen sie also nicht, dass das Rohr direkt im Mörtel eingebettet wird. Die Leitung liegt vielmehr in Aussparungen der Dämmplatten oder in eigens dafür vorgesehenen Kanälen, wird dort fixiert und anschließend vom Estrichmörtel überdeckt. Diese Unterscheidung ist wichtig, weil ein Rohr, das ungeschützt im tragenden Mörtel eingegossen wird, bei Temperaturschwankungen reißen oder die Estrichfestigkeit beeinträchtigen kann.

Alternativ spricht man auch davon, eine Wasserleitung unter Estrich verlegen zu wollen – gemeint ist damit dieselbe Bauweise, nur mit Blickrichtung auf die fertige Oberfläche. Beide Formulierungen beschreiben denselben Aufbau: Rohboden, Dämmschicht mit Installationsebene, Estrich, Bodenbelag.

Wichtig für die Planung ist außerdem, ob im selben Aufbau eine Fußbodenheizung verlegt wird. In diesem Fall teilen sich Trinkwasserleitung und Heizkreise dieselbe Dämmebene, und die Trassenführung muss so geplant werden, dass sich beide Systeme nicht kreuzen oder gegenseitig thermisch beeinflussen.

Welche Rohrmaterialien kommen für die Verlegung in Frage?

Nicht jedes Rohr ist für den dauerhaften, unzugänglichen Einbau im Fußbodenaufbau geeignet. Entscheidend sind Druckbeständigkeit, Korrosionsverhalten, Flexibilität und die Zulassung für Trinkwasser nach den einschlägigen DVGW-Regelwerken.

• Kupferrohr: bewährt, formstabil, korrosionsarm bei fachgerechter Verarbeitung, aber wenig flexibel und daher meist mit Bögen oder Pressfittings verlegt.
• Mehrschichtverbundrohr (Kunststoff-Aluminium-Kunststoff): kombiniert die Formstabilität von Metall mit der Flexibilität von Kunststoff, sehr verbreitet bei Verlegung im Estrich, da es sich ohne viele Fittings biegen lässt.
• PE-Xa- und PE-RT-Rohre: vollflexibel, ideal für lange, bogenarme Trassen ab der Rohrverteilung, oft im Ring von der Rolle verlegt.
• Edelstahlrohr: hohe Beständigkeit, wird aber seltener im Estrichaufbau genutzt, eher in Steigleitungen und Verteilern.

Für alle Varianten gilt: Nur Rohre mit gültiger Trinkwasserzulassung (DVGW-Kennzeichnung) dürfen für die Trinkwasserinstallation verwendet werden. Wer Wasserleitungen im Estrich verlegen will, sollte zudem auf eine durchgehende Dämmung des Rohres achten – nicht nur wegen der Energieeffizienz, sondern auch, um Kondensatbildung an kalten Leitungen und Wärmeverluste bei Warmwasserleitungen zu vermeiden.

In der Praxis hat sich eine Kombination durchgesetzt: formstabile Rohre für kurze, gerade Abschnitte an Verteilern, flexible Verbundrohre für die eigentliche Flächenverlegung. Die Wahl hängt auch davon ab, wie viele Bögen und Richtungswechsel die Trasse erfordert, denn jede Steckverbindung im Estrich ist eine potenzielle Schwachstelle und sollte nach Möglichkeit minimiert werden.

Welche Normen und Vorschriften sind bindend?

Die Verlegung von Estrichen regelt in Deutschland die Normenreihe DIN 18560, die unter anderem Mindestüberdeckungen der Installationsebene und Anforderungen an die Dämmschicht festlegt. Für die Trinkwasserinstallation selbst gelten DIN EN 806 und die ergänzenden DIN 1988-Normen, die Materialanforderungen, Dimensionierung und Prüfverfahren beschreiben.

Hinzu kommt die Trinkwasserverordnung (TrinkwV), die vorschreibt, dass Anlagen zur Trinkwasserversorgung nach den allgemein anerkannten Regeln der Technik zu errichten sind. In der Praxis bedeutet das: Wer eine Wasserleitung unter Estrich verlegen lässt, muss sich auf Materialien und Verfahren verlassen, die den DVGW-Arbeitsblättern entsprechen.

Wichtig für Bauherren ist außerdem eine organisatorische Vorschrift: Viele Wasserversorger verlangen laut ihren Satzungen, dass Neuanschlüsse und wesentliche Änderungen an der Trinkwasserinstallation nur von einem im Installateurverzeichnis des Versorgers eingetragenen Fachbetrieb ausgeführt werden. Das betrifft insbesondere Arbeiten ab dem Wasserzähler bis zu den Entnahmestellen.

Für die Bauabnahme relevant ist zudem die Dokumentationspflicht: Verlegepläne, Druckprüfprotokolle und gegebenenfalls Fotos der offenen Installationsebene sollten aufbewahrt werden. Sie sind später der einzige verlässliche Nachweis dafür, wo genau eine Leitung im fertigen Boden verläuft.

Planung: Verlegeplan, Dimensionierung und Trassenführung

Vor dem ersten Rohrstück steht die Planung. Ein Verlegeplan legt fest, wo Verteiler, Steigleitungen und Entnahmestellen liegen, welchen Durchmesser die einzelnen Abschnitte brauchen und wie die Trassen im Boden geführt werden, ohne sich mit anderen Gewerken zu überschneiden.

Die Dimensionierung der Rohre richtet sich nach der Anzahl der Entnahmestellen und dem gleichzeitigen Bedarf – hier hilft die Berechnung nach DIN EN 806-3 beziehungsweise die vereinfachte Verfahren für Wohngebäude. Wer die Leitungen unterdimensioniert, riskiert später zu geringen Druck an weit entfernten Zapfstellen; überdimensionierte Leitungen erhöhen unnötig Materialkosten und den Wasserinhalt der Leitung.

Bei der Trassenführung gilt als Grundregel: möglichst gerade, kurze Wege, wenige Richtungswechsel, ausreichender Abstand zu Fußbodenheizkreisen und zu Dehnfugen im Estrich. Rohre sollten nicht direkt unter künftigen Bohrpunkten für Trennwände, Regale oder Sanitärobjekte verlaufen – ein Punkt, der oft erst beim späteren Innenausbau zum Problem wird, wenn niemand mehr weiß, wo genau die Leitung liegt.

Empfehlenswert ist außerdem, Trassen orthogonal zu Wänden zu verlegen und nicht diagonal durch den Raum. Das erleichtert die spätere Ortung erheblich, weil sich Handwerker an festen Referenzlinien orientieren können. Ein maßstäblicher Plan mit Bemaßung ab den Wänden, am besten ergänzt durch Fotos vor dem Estricheinbau, ersetzt später jedes Leitungssuchgerät.

Der Arbeitsablauf Schritt für Schritt

Die Verlegung folgt einer festen Reihenfolge, die nicht verändert werden sollte, weil jeder Schritt den folgenden schützt oder erst ermöglicht.

1. Rohboden prüfen und vorbereiten: Der Untergrund muss eben, trocken und tragfähig sein, bevor die Dämmschicht verlegt wird.
2. Dämmschicht einbauen: Trittschall- und Wärmedämmplatten werden verlegt; in ihnen entsteht die Installationsebene, meist als vorgefertigte Noppen- oder Kanalstruktur.
3. Rohre verlegen und fixieren: Die Leitungen werden mit Klammern oder in vorgesehenen Kanälen verlegt, mit Dämmschlauch ummantelt und gegen Verrutschen gesichert.
4. Druckprüfung durchführen: Vor dem Verschließen wird die Anlage mit Wasser oder Luft abgedrückt, um jede Undichtigkeit vor dem Estricheinbau zu erkennen.
5. Randdämmstreifen anbringen: An allen Wänden und Durchdringungen wird ein Dämmstreifen gesetzt, damit der Estrich sich bewegen kann, ohne Rohre zu belasten.
6. Estrich einbringen: Erst wenn die Druckprüfung erfolgreich war und protokolliert ist, wird der Estrichmörtel aufgebracht.
7. Trocknungs- und Aufheizphase: Der Estrich muss vorgegebene Zeiten einhalten, bevor er belastet oder der Bodenbelag verlegt wird.

Wer diese Reihenfolge einhält, verhindert das häufigste Problem bei der Verlegung: eine Undichtigkeit, die erst nach dem Estricheinbau entdeckt wird und dann nur durch Aufstemmen behoben werden kann.

Sicherheit zuerst: Warum die Druckprüfung nicht verhandelbar ist

Der Titel dieses Artikels nimmt die Druckprüfung bewusst ernst, denn sie ist der einzige Moment, in dem eine undichte Verbindung noch ohne Aufwand korrigiert werden kann. Nach dem Verlegen und vor dem Estricheinbau wird die komplette Leitungsanlage mit einem definierten Prüfdruck – üblich sind Werte deutlich über dem späteren Betriebsdruck – über einen festgelegten Zeitraum beaufschlagt.

Während der Prüfzeit wird der Druckverlauf dokumentiert: Ein stabiler Druck über die gesamte Prüfdauer gilt als Nachweis der Dichtheit, ein Druckabfall zeigt eine Undichtigkeit an, die vor dem Verschließen behoben werden muss. Für diesen Nachweis wird ein Prüfprotokoll erstellt, das Datum, Prüfdruck, Dauer und Ergebnis enthält – ein Dokument, das bei Gewährleistungsfragen später entscheidend sein kann.

Neben der Druckprüfung gehören zur Sicherheit auch mechanischer Schutz und korrekte Dämmung: Rohre müssen so verlegt sein, dass sie beim Einbringen des Estrichs nicht durch Werkzeuge oder Begehen beschädigt werden, und Übergänge durch Wände oder Bodenplatten brauchen einen Schutzmantel, damit scharfe Kanten das Rohr nicht beschädigen.

Persönliche Schutzausrüstung spielt bei diesem Arbeitsschritt ebenfalls eine Rolle: Beim Umgang mit Presswerkzeugen, beim Abdrücken mit Druckluft oder beim Mischen von Estrichmörtel sind Schutzbrille, Handschuhe und bei Staubentwicklung eine Atemschutzmaske sinnvoll, insbesondere in schlecht belüfteten Räumen.

Typische Fehler und wie man sie frühzeitig erkennt

Die meisten Schäden an Leitungen im Fußbodenaufbau entstehen nicht durch das Material selbst, sondern durch Fehler bei der Verlegung oder Planung.

• Fehlende oder zu dünne Dämmung: führt zu Wärmeverlust bei Warmwasserleitungen und zu Kondensat an Kaltwasserleitungen, das den Estrich dauerhaft feucht halten kann.
• Zu viele Steckverbindungen im Estrich: jede zusätzliche Verbindung erhöht das Risiko einer späteren Undichtigkeit an einer Stelle, die nicht mehr zugänglich ist.
• Scheuerstellen durch fehlenden Schutzmantel: an Wanddurchführungen oder scharfen Kanten der Dämmplatten kann die Rohrummantelung durchgerieben werden.
• Fehlende Dehnungsreserve: Rohre, die stramm zwischen zwei Fixpunkten verlegt sind, können sich bei Temperaturänderungen nicht ausdehnen und stehen unter Spannung.
• Übersprungene Druckprüfung: der gravierendste Fehler, weil er jede spätere Undichtigkeit erst nach dem Estricheinbau sichtbar macht.

Erste Warnzeichen für ein bereits bestehendes Problem sind feuchte Stellen im Bodenbelag, ein spürbarer Druckabfall im Leitungsnetz, ein auffällig hoher Wasserverbrauch ohne erkennbaren Grund oder ein muffiger Geruch aus Fugen und Randbereichen. Wer solche Anzeichen bemerkt, sollte frühzeitig eine Leckortung beauftragen, statt zu warten, bis der Schaden sichtbar größer wird.

Was darf man selbst machen – und wo braucht es einen Fachbetrieb?

Die Frage nach Eigenleistung ist bei der Trinkwasserinstallation nicht nur eine Frage des handwerklichen Könnens, sondern auch eine rechtliche. In Deutschland dürfen Arbeiten an der Trinkwasserinstallation, insbesondere ab dem Übergabepunkt des Wasserversorgers, grundsätzlich nur von Fachbetrieben ausgeführt werden, die im Installateurverzeichnis des zuständigen Versorgungsunternehmens eingetragen sind. Das gilt für Neuinstallationen ebenso wie für wesentliche Änderungen an bestehenden Leitungen.

Handwerklich versierte Bauherren können sich trotzdem sinnvoll einbringen: Vorarbeiten wie das Verlegen der Dämmschicht, das Herstellen der Aussparungen für die Installationsebene, das Anbringen von Randdämmstreifen oder das spätere Einbringen des Estrichs sind Tätigkeiten, die ohne Sanitärfachkenntnis ausgeführt werden können und häufig in Eigenleistung erbracht werden, um Kosten zu sparen.

Das Verlegen der Rohre selbst, das Herstellen der Pressverbindungen und vor allem die Druckprüfung und Inbetriebnahme gehören dagegen in die Hände eines Sanitärfachbetriebs. Neben der reinen Regelkonformität hat das einen praktischen Grund: Nur ein Fachbetrieb verfügt über das kalibrierte Prüfequipment und die Erfahrung, um eine Undichtigkeit im Millimeterbereich zuverlässig zu erkennen, bevor der Estrich alles verdeckt.

Wer dennoch komplett in Eigenregie plant, sollte sich bewusst sein, dass Versicherungen und Gewährleistungsansprüche bei Wasserschäden häufig an den Nachweis fachgerechter Ausführung gekoppelt sind. Ohne Rechnung und Prüfprotokoll eines Fachbetriebs wird dieser Nachweis im Schadensfall deutlich schwieriger.

Leitungen orten und später reparieren

Auch bei sorgfältigster Planung kann es Jahre nach dem Einbau nötig werden, eine Leitung im Boden zu finden – etwa für eine Bohrung, einen Umbau oder eine Reparatur. Ohne dokumentierten Verlegeplan bleibt dann nur die Ortung mit technischen Hilfsmitteln wie Leitungssuchgeräten, Wärmebildkameras bei warmen Leitungen oder – bei metallischen Rohren – induktiven Ortungsgeräten.

Kunststoff- und Verbundrohre lassen sich zusätzlich erleichtert orten, wenn beim Einbau eine Ortungssonde mitverlegt oder das Rohr mit einem metallhaltigen Ortungsdraht begleitet wurde – eine kleine Zusatzmaßnahme, die sich bei jeder Verlegung lohnt.

Zeigt sich später eine Undichtigkeit, führt der Weg meist über eine gezielte Leckortung, bevor überhaupt ein Stemmwerkzeug angesetzt wird. Nur so lässt sich der Eingriff in den Estrich auf den tatsächlich betroffenen Bereich begrenzen, statt große Flächen des Bodens unnötig zu öffnen.

Nach einer Reparatur gilt dieselbe Regel wie beim Erstverlegen: keine neue Estrichschicht ohne vorherige, dokumentierte Druckprüfung der reparierten Stelle. Diese Sorgfalt verhindert, dass derselbe Schaden kurze Zeit später erneut auftritt.

Kosten und Zeitaufwand realistisch einschätzen

Die Kosten für die Verlegung hängen stark vom Umfang der Installation, der Rohrart und den örtlichen Handwerkerpreisen ab. Grob lassen sich die Kostenblöcke in Material, Lohnkosten des Fachbetriebs und die Kosten für Dämmschicht sowie Estrich selbst unterteilen.

Zeitlich sollte man für die reine Verlegung der Leitungen inklusive Druckprüfung mehrere Arbeitstage einplanen, abhängig von Grundrissgröße und Anzahl der Entnahmestellen. Deutlich mehr Zeit beansprucht anschließend die Trocknungsphase des Estrichs, während der der Boden nicht belastet werden darf – hier sind, je nach Estrichart und Schichtdicke, mehrere Wochen bis zur vollständigen Belegreife üblich.

Wer diese Zeitspanne im Bauablauf nicht einplant, gerät leicht in Terminkonflikte mit nachfolgenden Gewerken wie Fliesenlegern oder Parkettverlegern. Eine realistische Bauzeitenplanung berücksichtigt deshalb nicht nur die Verlegung selbst, sondern auch ausreichend Pufferzeit für Prüfung und Trocknung.

Ein oft unterschätzter Kostenfaktor ist die nachträgliche Fehlerbehebung: Wird eine Undichtigkeit erst nach dem Estricheinbau entdeckt, vervielfachen sich die Kosten durch Aufstemmen, Reparatur, neuen Estrich und verlorene Trocknungszeit gegenüber einer rechtzeitig erkannten Undichtigkeit während der Druckprüfung.

Häufige Fragen

Darf ich Wasserleitungen im Estrich selbst verlegen?

Vorarbeiten wie Dämmschicht und Randdämmstreifen können in Eigenleistung erfolgen, das eigentliche Verlegen, Verbinden und Prüfen der Trinkwasserleitung gehört jedoch in die Hände eines eingetragenen Sanitärfachbetriebs. Viele Wasserversorger schreiben das in ihren Satzungen ausdrücklich vor, und Gewährleistungsansprüche bei Wasserschäden hängen oft an diesem Nachweis.

Welche Rohre eignen sich für die Verlegung im Estrich?

Am häufigsten kommen Mehrschichtverbundrohre und PE-Xa- beziehungsweise PE-RT-Rohre zum Einsatz, weil sie sich flexibel verlegen lassen und mit wenigen Fittings auskommen. Kupfer- und Edelstahlrohre sind ebenfalls zugelassen, werden aber wegen geringerer Flexibilität seltener für die Flächenverlegung verwendet.

Wie tief muss der Estrich über der Leitung liegen?

Die Mindestüberdeckung richtet sich nach DIN 18560 und dem gewählten Estrichaufbau; sie muss ausreichen, um das Rohr vollständig einzubetten und die geforderte Nutzschicht über der Installationsebene zu erhalten. Die genaue Aufbauhöhe legt der Fachplaner in Abstimmung mit Dämmschichtdicke und Rohrdurchmesser fest.

Was kostet die Verlegung von Wasserleitungen im Estrich?

Die Kosten setzen sich aus Material, Lohn des Fachbetriebs sowie Dämm- und Estrichmaterial zusammen und variieren je nach Grundriss, Rohrart und Region erheblich. Eine verlässliche Einschätzung liefert nur ein Angebot, das die konkrete Trassenlänge und Anzahl der Entnahmestellen berücksichtigt.

Wie erkennt man eine undichte Leitung im Estrich?

Typische Anzeichen sind feuchte Stellen am Bodenbelag, ein spürbarer Druckabfall im Leitungsnetz, ungewöhnlich hoher Wasserverbrauch oder muffiger Geruch aus Fugen. Bei solchen Hinweisen sollte zeitnah eine professionelle Leckortung erfolgen, bevor der Boden geöffnet wird.

Muss die Leitung vor dem Estricheinbau abgedrückt werden?

Ja, die Druckprüfung vor dem Estricheinbau ist der entscheidende Sicherheitsschritt, weil sie jede Undichtigkeit sichtbar macht, solange die Leitung noch zugänglich ist. Ohne dokumentierte, erfolgreiche Druckprüfung sollte kein Estrich über die Installationsebene eingebracht werden.

Fazit

Eine Wasserleitung dauerhaft dicht und sicher im Fußbodenaufbau unterzubringen, ist kein einzelner Arbeitsschritt, sondern das Ergebnis einer sauberen Kette aus Planung, richtiger Materialwahl, korrekter Verlegereihenfolge und einer lückenlos dokumentierten Druckprüfung. Wer diese Kette ernst nimmt und die Grenze zur Fachbetriebspflicht respektiert, spart sich genau die teuren Überraschungen, die entstehen, wenn ein Fehler erst nach dem Estricheinbau sichtbar wird.
